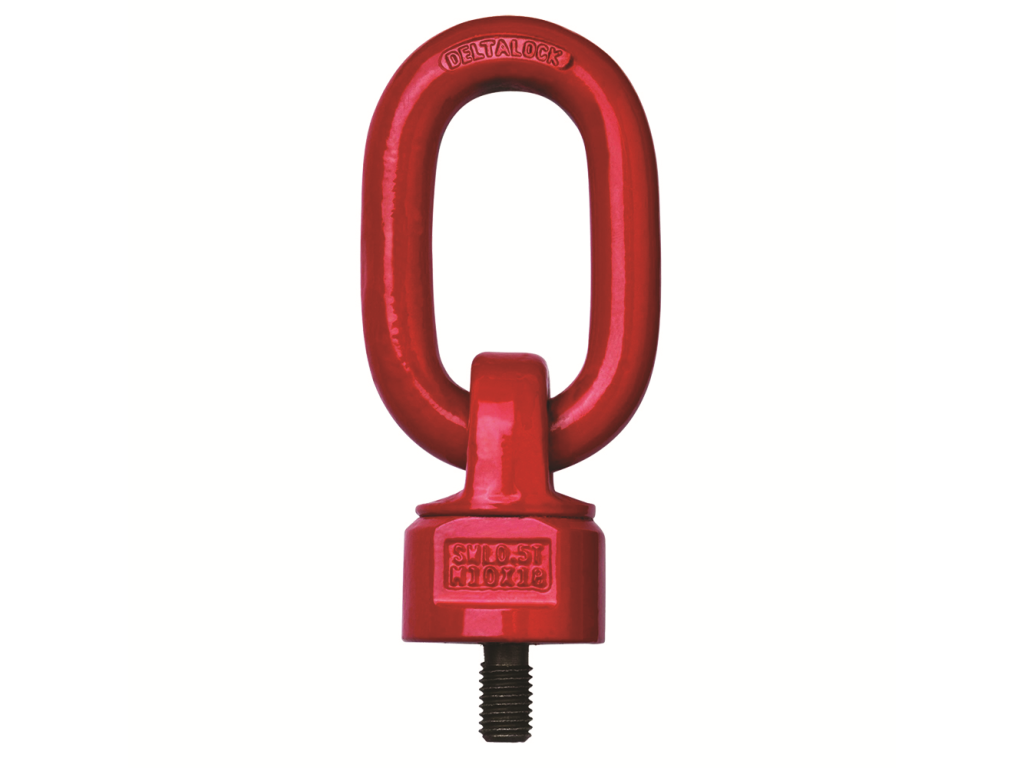

Šroubovací otočný bod s ložiskem G80
Kód: 040303240 040303160 040303040 040303106 040303063 040303022 040303006 040303128 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu
Otočný vázací bod je bezpečnostní závěsný prvek určený pro profesionální manipulaci s břemeny v průmyslu, stavebnictví, logistice a údržbě. Konstrukce umožňuje plnou rotaci o 360° a naklápění o 180°, díky čemuž se vázací bod automaticky nastaví do směru tahu a zajišťuje maximální bezpečnost i při šikmém zatížení.Tento typ vázacího bodu je navržen pro vysoké zatížení, dlouhou životnost a spolehlivý provoz i v náročných podmínkách. Robustní ocelová konstrukce, kvalitní povrchová úprava a přesné závitové provedení z něj dělají ideální volbu pro každodenní profesionální použití.
Klíčové vlastnosti:
Otočný 360° a výkyvný 180° – bezpečné ustavení do směru tahu.
Vysoká nosnost – vhodné pro manipulaci s těžkými břemeny.
Robustní ocelová konstrukce – odolnost proti únavě materiálu a dlouhá životnost.
Bezpečnostní faktor 4:1 – splňuje průmyslové standardy pro zvedací techniku.
Typické použití:
Zvedání a manipulace se stroji, formami a ocelovými díly,
montážní a údržbové práce,
logistika a průmyslové provozy,
stavebnictví a energetika,
aplikace, kde je nutné bezpečné zvedání z různých úhlů.
Výhody pro provoz:
bezpečné zvedání i při bočním zatížení
,
automatické natočení do směru tahu,
vysoká odolnost proti opotřebení,
vhodné pro opakované a náročné provozy,
jednoduchá montáž a dlouhá životnost.

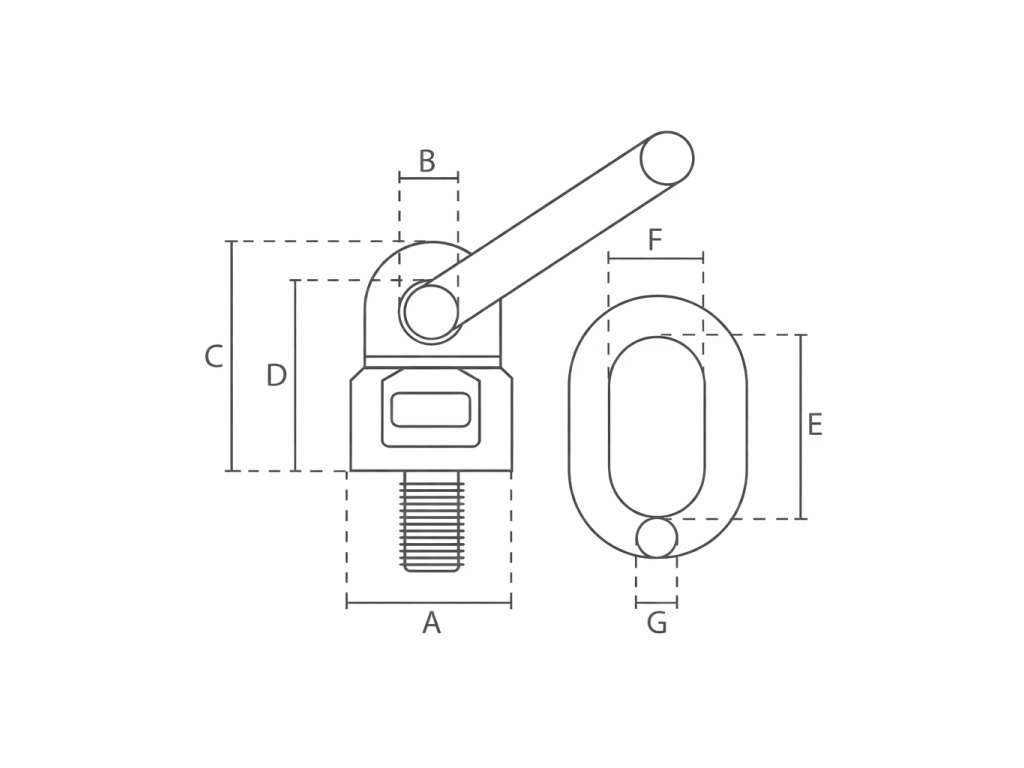

| Kód produktu | Hmotnost | Úprava povrchu | Dovolené zatížení | Závit | Utahovací moment | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 040303006 | 0,5 kg | Barvený | 600 kg | M8x13 | 10-15 Nm | 36 mm | 17 mm | 51 mm | 41 mm | 55 mm | 30 mm | 14 mm |
| 040303010 | 0,5 kg | Barvený | 1000 kg | M10x18 | 20-30 Nm | 36 mm | 17 mm | 51 mm | 41 mm | 55 mm | 30 mm | 14 mm |
| 040303010A | 1 kg | Barvený | 1000 kg | M12x18 | 20-30 Nm | 50 mm | 19 mm | 52 mm | 42 mm | 55 mm | 30 mm | 16 mm |
| 040303022 | 1 kg | Barvený | 2240 kg | M14x20 | 50-70 Nm | 50 mm | 19 mm | 52 mm | 42 mm | 70 mm | 35 mm | 16 mm |
| 040303022A | 1,3 kg | Barvený | 2240 kg | M16x20 | 50-70 Nm | 57 mm | 22 mm | 68 mm | 56 mm | 70 mm | 35 mm | 18 mm |
| 040303040 | 1,5 kg | Barvený | 4000 kg | M20x30 | 130-160 Nm | 57 mm | 22 mm | 68 mm | 56 mm | 70 mm | 35 mm | 18 mm |
| 040303063 | 2,3 kg | Barvený | 6300 kg | M24x30 | 180-220 Nm | 66 mm | 24 mm | 78 mm | 66 mm | 85 mm | 40 mm | 20 mm |
| 040303063A | 3,9 kg | Barvený | 6300 kg | M27x35 | 180-220 Nm | 66 mm | 24 mm | 78 mm | 66 mm | 85 mm | 40 mm | 20 mm |
| 040303106 | 4,3 kg | Barvený | 10600 kg | M30x35 | 200-250 Nm | 80 mm | 28 mm | 97 mm | 81 mm | 115 mm | 50 mm | 22 mm |
| 040303128 | 4,5 kg | Barvený | 12800 kg | M36x50 | 280-400 Nm | 80 mm | 28 mm | 109 mm | 90 mm | 115 mm | 50 mm | 25 mm |
| 040303160 | 4,7 kg | Barvený | 16000 kg | M39x90 | 280-400 Nm | 80 mm | 28 mm | 109 mm | 90 mm | 115 mm | 50 mm | 25 mm |
| 040303160A | 11,8 kg | Barvený | 16000 kg | M42x50 | 500-600 Nm | 117 mm | 42 mm | 246 mm | 214 mm | 152 mm | 70 mm | 32 mm |
| 040303240 | 12,5 kg | Barvený | 24000 kg | M48x50 | 500-650 Nm | 117 mm | 42 mm | 257 mm | 214 mm | 152 mm | 70 mm | 32 mm |
Doplňkové parametry
| Kategorie: | Šroubovací otočný bod s ložiskem |
|---|---|
| Dovolené zatížení: | 4000 kg, 6300 kg, 16000 kg, 24000 kg, 600 kg, 12800 kg, 10600 kg, 2240 kg |
| Povrchová úprava: | barvený |
| Hmotnost: | 0.5 kg, 2.3 kg, 3.9 kg, 1.3 kg, 4.5 kg, 1 kg, 11.8 kg |
| Jednotky: | kus |
| Rozměr (A): | 50 mm, 66 mm, 80 mm, 36 mm, 117 mm, 57 mm |
| Rozměr (B): | 17 mm, 19 mm, 24 mm, 28 mm, 42 mm, 22 mm |
| Rozměr (C): | 51 mm, 78 mm, 109 mm, 68 mm, 246 mm, 97 mm |
| Rozměr (D): | 66 mm, 90 mm, 41 mm, 214 mm, 81 mm, 56 mm |
| Rozměr (E): | 70 mm, 85 mm, 55 mm, 152 mm, 115 mm |
| Rozměr (F): | 30 mm, 35 mm, 40 mm, 50 mm, 70 mm |
| Rozměr (G): | 16 mm, 18 mm, 20 mm, 22 mm, 25 mm, 14 mm, 32 mm |
| Utahovací moment: | 10-15 Nm, 500-600 Nm, 280-400 Nm, 200-250 Nm, 130-160 Nm, 50-70 Nm, 20-30 Nm, 600-900 Nm |
| Závit: | M20x30, M8x13, M56x84, M42x50, M36x50, M30x35, M24x30, M14x20 |
