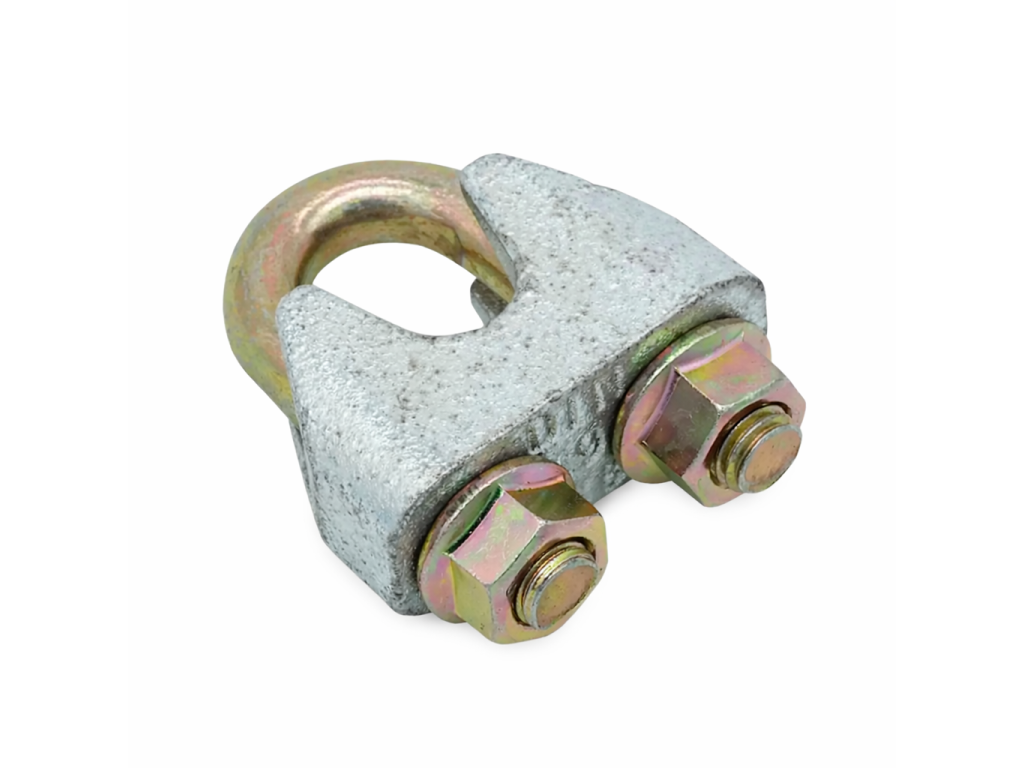

Bezpečnostní lanová svorka EN 13411-5 (DIN 1142)
Kód: 02040805 02040806 02040808 02040810 02040812 02040813 02040814 02040816 02040830 02040840 02040834 02040826 02040822 02040819 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu
Bezpečnostní lanová svorka dle normy EN 13411-5Hledáte stoprocentní spolehlivost pro vaše ocelová lana? Bezpečnostní lanová svorka podle přísné evropské normy EN 13411-5 (plnohodnotná náhrada starší německé normy DIN 1142) je navržena pro kritické a vysoce namáhané spoje. Na rozdíl od běžných komerčních svorek (typ DIN 741) je tento model schválen pro bezpečnostní aplikace, kde hrozí ohrožení osob nebo majetku.
Je ideální volbou pro vytváření lanových ok, kotvení stavebních konstrukcí, lesní hospodářství a náročné průmyslové zvedání.
Hlavní přednosti a vlastnosti:
Maximální bezpečnost: Splňuje normu EN 13411-5 pro zvedání a statické zajištění břemen.

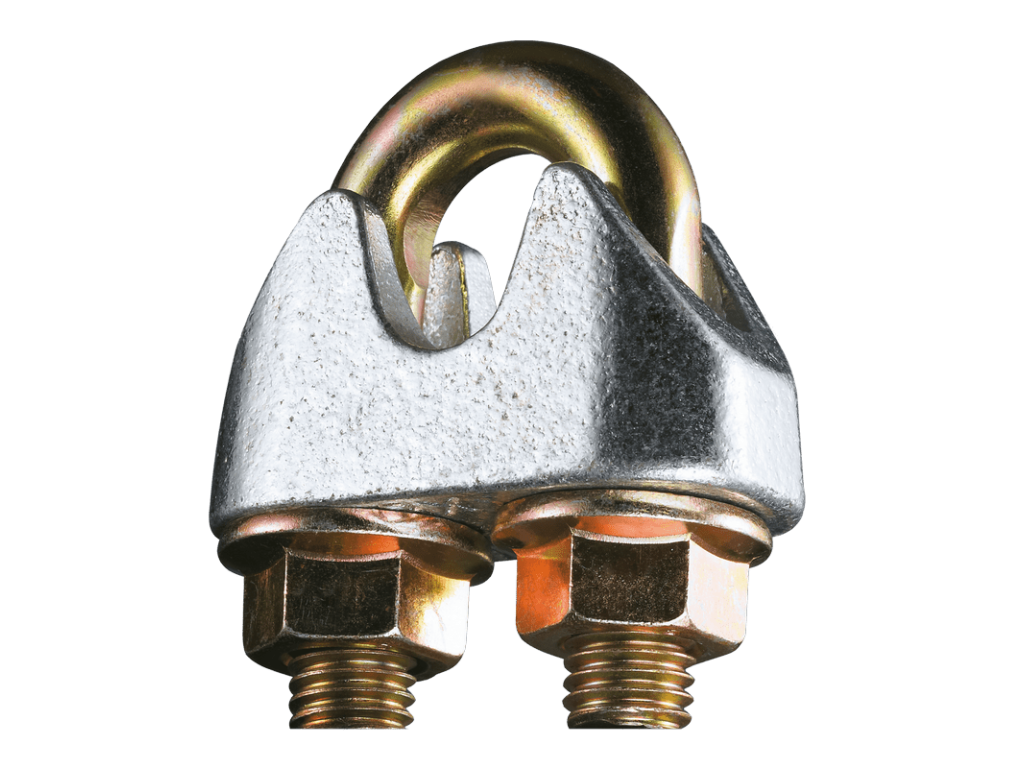

Robustní konstrukce: Skládá se z masivní lité čelisti, zesíleného třmenu typu U a dvou šestihranných přírubových matic, které brání povolení spoje.
Špičková protikorozní ochrana: Kvalitní galvanické zinkování zajišťuje dlouhou životnost i v náročných venkovních podmínkách a vlhku.
Vysoká svěrná síla: Speciální tvar litého těla přesně kopíruje průměr lana a minimalizuje riziko jeho vyklouznutí nebo poškození.
Důležité bezpečnostní pokyny pro montáž:
Aby spoj dosáhl 100% deklarované pevnosti, je nutné dodržet správný postup montáže:
Správný směr: Tělo svorky (litá čelist) musí být vždy umístěno na nosnou (dlouhou) část lana. Třmen (U-šroub) se dává na volný (krátký) konec lana. (Pravidlo: „Neosedlávejte mrtvého koně“).
Počet svorek: Pro jedno bezpečné oko je nutné použít minimálně 3 až 4 svorky za sebou (podle průměru lana).
Utahovací moment: Svorky je nutné dotáhnout předepsaným momentem pomocí momentového klíče a po prvním zatížení lana matice znovu dotáhnout.

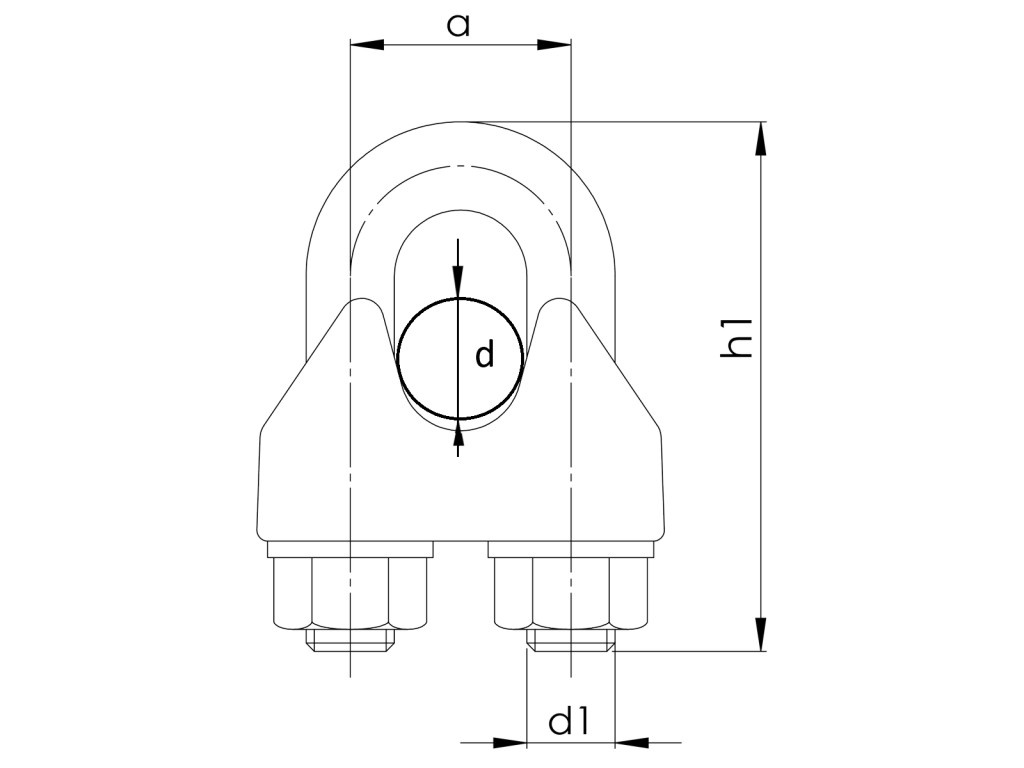

| Kód produktu | Hmotnost | Povrchová úprava | Utahovací moment | a | d1 | h1 | d |
|---|---|---|---|---|---|---|---|
| 02040805 | 0,021 kg | Galvanicky pozinkovaný | 2 Nm | 12 mm | 5 mm | 25 mm | 5 mm |
| 02040806 | 0,004 kg | Galvanicky pozinkovaný | 3,5 Nm | 14 mm | 6 mm | 32 mm | 6,5 mm |
| 02040808 | 0,082 kg | Galvanicky pozinkovaný | 6 Nm | 18 mm | 8 mm | 41 mm | 8 mm |
| 02040810 | 0,092 kg | Galvanicky pozinkovaný | 9 Nm | 20 mm | 8 mm | 46 mm | 10 mm |
| 02040812 | 0,171 kg | Galvanicky pozinkovaný | 20 Nm | 24 mm | 10 mm | 56 mm | 12 mm |
| 02040813 | 0,275 kg | Galvanicky pozinkovaný | 33 Nm | 27 mm | 12 mm | 64 mm | 13 mm |
| 02040814 | 0,277 kg | Galvanicky pozinkovaný | 33 Nm | 28 mm | 12 mm | 66 mm | 14 mm |
| 02040816 | 0,43 kg | Galvanicky pozinkovaný | 49 Nm | 32 mm | 14 mm | 76 mm | 16 mm |
| 02040819 | 0,49 kg | Galvanicky pozinkovaný | 68 Nm | 36 mm | 14 mm | 83 mm | 19 mm |
| 02040822 | 0,68 kg | Galvanicky pozinkovaný | 107 Nm | 40 mm | 16 mm | 96 mm | 22 mm |
| 02040826 | 1,17 kg | Galvanicky pozinkovaný | 147 Nm | 46 mm | 20 mm | 118 mm | 26 mm |
| 02040830 | 1,40 kg | Galvanicky pozinkovaný | 212 Nm | 54 mm | 20 mm | 131 mm | 30 mm |
| 02040834 | 2,13 kg | Galvanicky pozinkovaný | 296 Nm | 60 mm | 22 mm | 150 mm | 34 mm |
| 02040840 | 2,68 kg | Galvanicky pozinkovaný | 363 Nm | 68 mm | 24 mm | 167 mm | 40 mm |
Doplňkové parametry
| Kategorie: | Bezpečnostní lanová svorka EN 13411-5 (DIN 1142) |
|---|---|
| Průměr (d): | 5 mm, 8 mm, 10 mm, 12 mm, 13 mm, 14 mm, 16 mm, 19 mm, 26 mm, 30 mm, 22 mm, 6,5 mm, 34 mm, 40 mm |
| Norma: | EN 13411-5 |
| Povrchová úprava: | Galvanicky pozinkovaný |
| Hmotnost: | 0.43 kg, 1.4 kg, 0.027 kg, 0.68 kg, 2.13 kg, 1.17 kg, 0.04 kg, 0.275 kg, 0.021 kg, 0.082 kg, 0.092 kg, 0.171 kg, 0.277 kg, 0.49 kg, 2.68 kg |
| Jednotky: | kus |
| Rozměr (A): | 0 mm, 12 mm, 14 mm, 20 mm, 24 mm, 28 mm, 32 mm, 40 mm, 46 mm, 60 mm, 68 mm, 54 mm, 27 mm, 36 mm, 18 mm |
| Rozměr (d1): | 10 mm, 14 mm, 16 mm, 20 mm, 22 mm, 12 mm, 0 mm, 5 mm, 6 mm, 8 mm, 24 mm |
| Rozměr (h1): | 0 mm, 41 mm, 32 mm, 25 mm, 46 mm, 56 mm, 64 mm, 66 mm, 76 mm, 83 mm, 96 mm, 118 mm, 131 mm, 150 mm, 167 mm |
| Utahovací moment: | 2 Nm, 3,5 Nm, 6 Nm, 9 Nm, 20 Nm, 33 Nm, 49 Nm, 68 Nm, 107 Nm, 147 Nm, 212 Nm, 296 Nm, 363 Nm |
