Šroubovací otočný a sklopný bod G80
Kód: 0403040030 0403040063 0403040100 0403040120 0403040150 0403040150A 0403040150B 0403040200 0403040250 0403040250B 0403040250C 0403040250D 0403040400 0403040400B 0403040400C 0403040400D 0403040400E 0403040500 0403040500A 0403040700 0403041000 0403041500 0403042000 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu

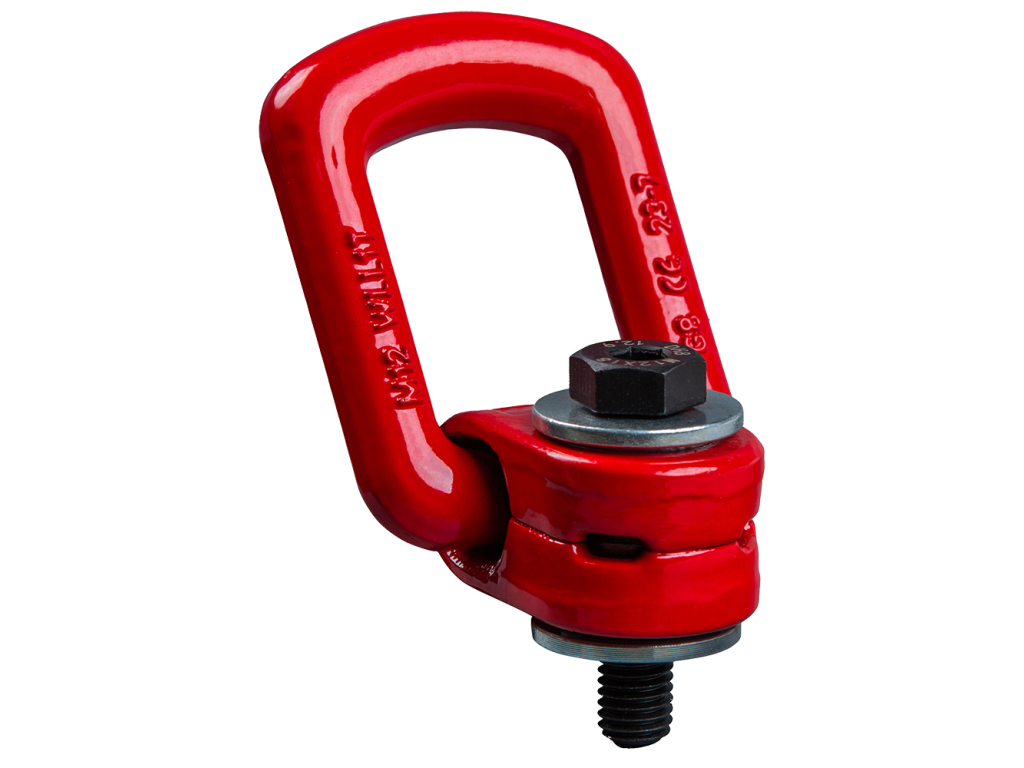

Otočný vázací bod s omezeným výkyvem 0–90° je určen pro bezpečné zvedání a manipulaci s břemeny v průmyslu, logistice, údržbě i stavebnictví. Konstrukce umožňuje plnou rotaci o 360°, zatímco výkyvná část pracuje v přesně definovaném rozsahu 0–90°, což zajišťuje kontrolované ustavení do směru tahu a stabilní přenos zatížení.Tento typ vázacího bodu je vhodný pro aplikace, kde je požadována vysoká bezpečnost, přesné vedení síly a omezený pracovní úhel. Robustní ocelová konstrukce, kvalitní povrchová úprava a závitové provedení zajišťují dlouhou životnost i v náročných provozech.
Klíčové vlastnosti:
Otočný 360° a výkyvný 90° – bezpečné ustavení do směru tahu.
Vysoká nosnost – vhodné pro manipulaci s těžkými břemeny.
Robustní ocelová konstrukce – odolnost proti únavě materiálu a dlouhá životnost.
Bezpečnostní faktor 4:1 – splňuje průmyslové standardy pro zvedací techniku.
Typické použití:
Zvedání a manipulace se stroji, formami a ocelovými díly,
montážní a údržbové práce,
logistika a průmyslové provozy,
stavebnictví a energetika,
aplikace, kde je nutné bezpečné zvedání z různých úhlů.
Výhody pro provoz:
bezpečné zvedání i při bočním zatížení
,
automatické natočení do směru tahu,
vysoká odolnost proti opotřebení,
vhodné pro opakované a náročné provozy,
jednoduchá montáž a dlouhá životnost.

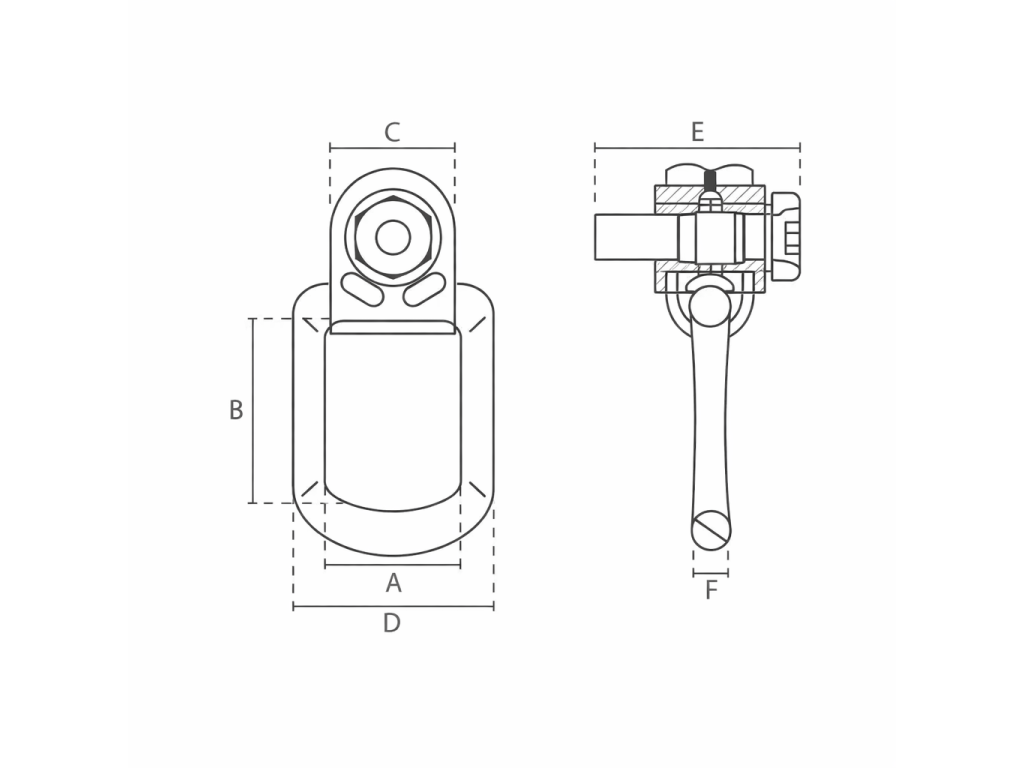

| Kód produktu | Hmotnost | Úprava povrchu | Dovolené zatížení | Závit | Utahovací moment | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0403040030 | 0,4 kg | Barvený | 300 kg | M8x10 | 20-30 Nm | 35 mm | 53 mm | 30 mm | 45 mm | 46 mm | 14 mm |
| 0403040063 | 0,4 kg | Barvený | 630 kg | M10x16 | 50-60 Nm | 35 mm | 53 mm | 30 mm | 45 mm | 52 mm | 14 mm |
| 0403040100 | 0,7 kg | Barvený | 1000 kg | M12x18 | 80-100 Nm | 40 mm | 54 mm | 36 mm | 68 mm | 62 mm | 18 mm |
| 0403040120 | 0,7 kg | Barvený | 1200 kg | M14x21 | 100-120 Nm | 40 mm | 54 mm | 36 mm | 68 mm | 66 mm | 18 mm |
| 0403040150 | 0,7 kg | Barvený | 1500 kg | M16x30 | 130-150 Nm | 40 mm | 54 mm | 36 mm | 68 mm | 70 mm | 18 mm |
| 0403040150A | 0,80 kg | Barvený | 1500 kg | M16x40 | 130-150 Nm | 40 mm | 54 mm | 36 mm | 68 mm | 80 mm | 18 mm |
| 0403040150B | 1 kg | Barvený | 1500 kg | M16x100 | 130-150 Nm | 40 mm | 54 mm | 36 mm | 68 mm | 140 mm | 18 mm |
| 0403040200 | 1,2 kg | Barvený | 2000 kg | M18x26 | 180-200 Nm | 54 mm | 80 mm | 50 mm | 83 mm | 83 mm | 16 mm |
| 0403040250 | 1,2 kg | Barvený | 2500 kg | M20x30 | 220-250 Nm | 54 mm | 80 mm | 50 mm | 83 mm | 88 mm | 16 mm |
| 0403040250A | 1,2 kg | Barvený | 2500 kg | M20x40 | 220-250 Nm | 54 mm | 80 mm | 50 mm | 83 mm | 98 mm | 16 mm |
| 0403040250B | 1,2 kg | Barvený | 2500 kg | M20x55 | 220-250 Nm | 54 mm | 80 mm | 50 mm | 83 mm | 113 mm | 16 mm |
| 0403040250C | 1,3 kg | Barvený | 2500 kg | M20x60 | 220-250 Nm | 54 mm | 80 mm | 50 mm | 83 mm | 118 mm | 16 mm |
| 0403040250D | 1,3 kg | Barvený | 2500 kg | M20x100 | 220-250 Nm | 54 mm | 80 mm | 50 mm | 83 mm | 158 mm | 16 mm |
| 0403040400 | 1,4 kg | Barvený | 4000 kg | M24x35 | 380-400 Nm | 54 mm | 94 mm | 50 mm | 83 mm | 95 mm | 18 mm |
| 0403040400A | 1,4 kg | Barvený | 4000 kg | M24x40 | 380-400 Nm | 54 mm | 94 mm | 50 mm | 83 mm | 100 mm | 18 mm |
| 0403040400B | 1,5 kg | Barvený | 4000 kg | M24x60 | 380-400 Nm | 54 mm | 94 mm | 50 mm | 83 mm | 120 mm | 18 mm |
| 0403040400C | 1,5 kg | Barvený | 4000 kg | M24x80 | 380-400 Nm | 54 mm | 94 mm | 50 mm | 83 mm | 140 mm | 18 mm |
| 0403040400D | 1,5 kg | Barvený | 4000 kg | M24x100 | 380-400 Nm | 54 mm | 94 mm | 50 mm | 83 mm | 160 mm | 18 mm |
| 0403040400E | 4,2 kg | Barvený | 4000 kg | M27x38 | 390-410 Nm | 73 mm | 106 mm | 68 mm | 120 mm | 120 mm | 27 mm |
| 0403040500 | 4,4 kg | Barvený | 5000 kg | M30x48 | 480-500 Nm | 73 mm | 106 mm | 68 mm | 120 mm | 132 mm | 27 mm |
| 0403040500A | 4,9 kg | Barvený | 5000 kg | M30x70 | 480-500 Nm | 73 mm | 106 mm | 68 mm | 120 mm | 154 mm | 27 mm |
| 0403040700 | 4,7 kg | Barvený | 7000 kg | M36x54 | 660-700 Nm | 73 mm | 106 mm | 68 mm | 120 mm | 142 mm | 27 mm |
| 0403040700A | 7,8 kg | Barvený | 7000 kg | M36x70 | 660-700 Nm | 73 mm | 106 mm | 68 mm | 120 mm | 158 mm | 27 mm |
| 0403040800 | 7,6 kg | Barvený | 8000 kg | M36x62 | 760-800 Nm | 73 mm | 106 mm | 86 mm | 120 mm | 163 mm | 31 mm |
| 0403041000 | 8,2 kg | Barvený | 10 000 kg | M42x72 | 950-1000 Nm | 94 mm | 141 mm | 86 mm | 156 mm | 176 mm | 31 mm |
| 0403041500 | 12,4 kg | Barvený | 15 000 kg | M42x63 | 1400-1500 Nm | 94 mm | 155 mm | 95 mm | 156 mm | 179 mm | 40 mm |
| 0403042000 | 13 kg | Barvený | 20 000 kg | M48x74 | 1800-2000 Nm | 104 mm | 155 mm | 95 mm | 176 mm | 194 mm | 40 mm |
Doplňkové parametry
| Kategorie: | Šroubovací otočný a sklopný bod |
|---|---|
| Dovolené zatížení: | 300 kg, 630 kg, 1000 kg, 1200 kg, 1500 kg, 2000 kg, 2500 kg, 4000 kg, 5000 kg, 10000 kg, 15000 kg, 20000 kg, 7000 kg |
| Povrchová úprava: | barvený |
| Hmotnost: | 0.8 kg, 1.4 kg, 4.9 kg, 4.4 kg, 1.3 kg, 8.2 kg, 4.7 kg, 4.2 kg, 0.7 kg, 1 kg, 1.5 kg, 0.4 kg, 1.2 kg, 13 kg, 12.4 kg |
| Rozměr (A): | 35 mm, 40 mm, 54 mm, 104 mm, 94 mm, 73 mm |
| Rozměr (B): | 94 mm, 106 mm, 141 mm, 80 mm, 53 mm, 155 mm, 54 mm |
| Rozměr (C): | 30 mm, 36 mm, 50 mm, 95 mm, 86 mm, 68 mm |
| Rozměr (D): | 45 mm, 83 mm, 68 mm, 176 mm, 156 mm, 120 mm |
| Rozměr (E): | 46 mm, 52 mm, 70 mm, 113 mm, 88 mm, 194 mm, 179 mm, 176 mm, 158 mm, 142 mm, 154 mm, 132 mm, 120 mm, 160 mm, 140 mm, 95 mm, 118 mm, 83 mm, 80 mm, 66 mm, 62 mm |
| Rozměr (F): | 40 mm, 27 mm, 14 mm, 31 mm, 18 mm, 16 mm |
| Utahovací moment: | 20-30 Nm, 1800-2000 Nm, 1400-1500 Nm, 950-1000 Nm, 660-700 Nm, 480-500 Nm, 390-410 Nm, 380-400 Nm, 220-250 Nm, 180-200 Nm, 130-150 Nm, 100-120 Nm, 80-100 Nm, 50-60 Nm |
| Závit: | M8x10, M48x74, M42x63, M42x72, M36x54, M30x70, M30x48, M27x38, M24x100, M24x80, M24x60, M24x35, M20x100, M20x60, M20x55, M20x30, M18x26, M16x100, M16x40, M16x30, M14x21, M12x18, M10x16 |
| Jednotky: | kus |
