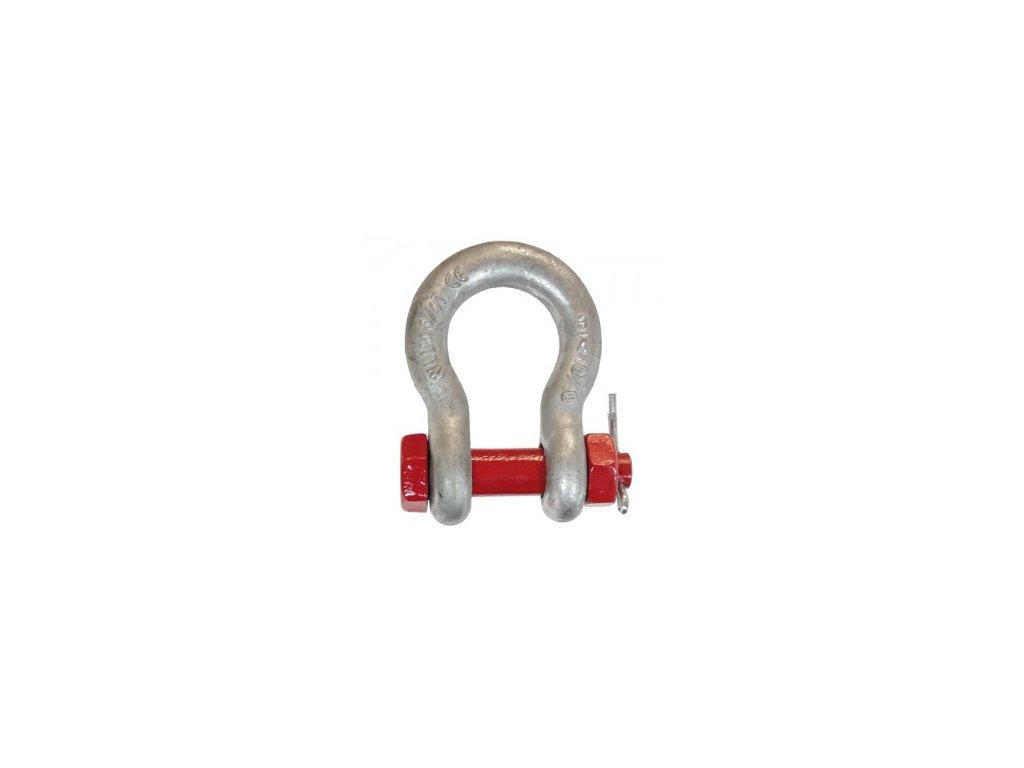

Třmen omega se šroubem a maticí HC2 třída 5
Kód: 317562285559 317562285560 317562285561 317562285562 317562285563 317562285564 317562285565 317562285566 317562285567 317562285568 317562285569 317562285570 317562285571 317562285572 317562285573 317562285574 317562285575 317562285573.1 317562285576 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu

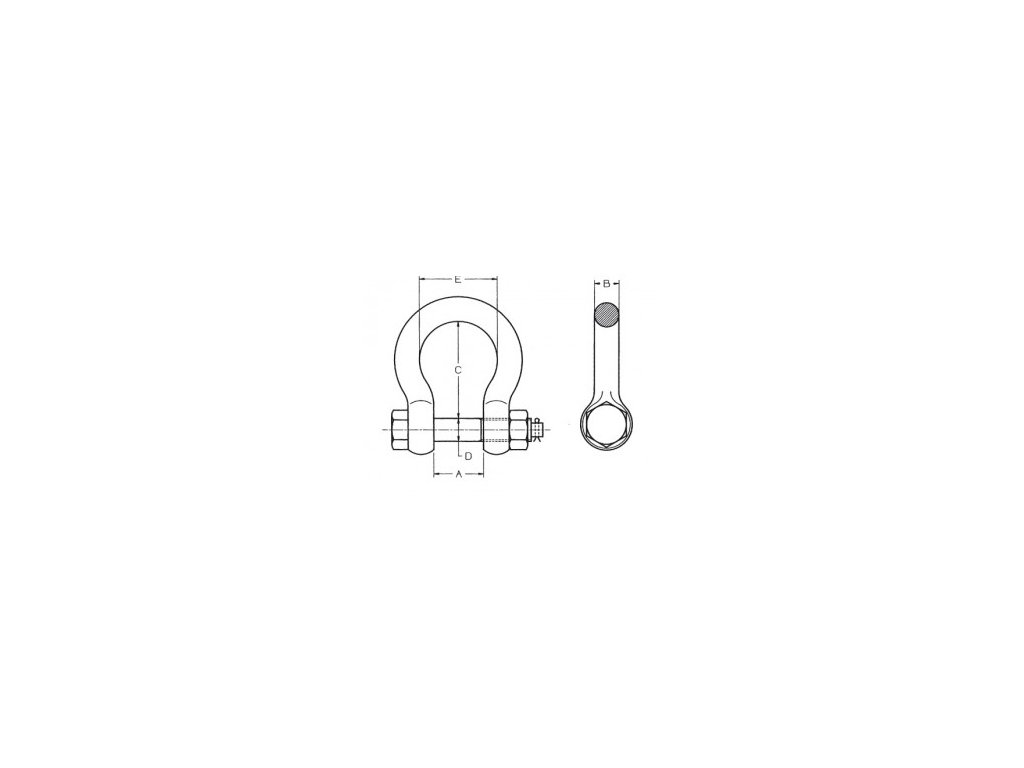

Třmen se šroubem a maticí třídy 5. Třmen je žárově pozinkován, šroub s maticí je barvený červeně. Matice šroubu je zajištěna závlačkou proti uvolnění.| Kód produktu | Hmotnost | Úprava povrchu | Dovolené zatížení | Jakostní třída | A | B | C | D | E |
|---|---|---|---|---|---|---|---|---|---|
| 317562285559 | 0,05 kg | Žárově pozinkováno | 500 kg | 50 | 11,9 mm | 6,4 mm | 28,7 mm | 7,9 mm | 19,8 mm |
| 317562285560 | 0,13 kg | Žárově pozinkováno | 750 kg | 50 | 13,5 mm | 7,9 mm | 31 mm | 9,5 mm | 21,3 mm |
| 317562285561 | 0,17 kg | Žárově pozinkováno | 1000 kg | 50 | 16,8 mm | 9,6 mm | 36,6 mm | 11,1 mm | 26,2 mm |
| 317562285562 | 0,25 kg | Žárově pozinkováno | 1500 kg | 50 | 19,1 mm | 11,2 mm | 42,9 mm | 12,7 mm | 29,5 mm |
| 317562285563 | 0,36 kg | Žárově pozinkováno | 2000 kg | 50 | 20,6 mm | 12,7 mm | 47,8 mm | 16 mm | 33,3 mm |
| 317562285564 | 0,76 kg | Žárově pozinkováno | 3250 kg | 50 | 26,9 mm | 16 mm | 60,5 mm | 19,1 mm | 42,9 mm |
| 317562285565 | 1,26 kg | Žárově pozinkováno | 4750 kg | 50 | 31,8 mm | 19 mm | 71 mm | 22,1 mm | 51 mm |
| 317562285566 | 1,88 kg | Žárově pozinkováno | 6500 kg | 50 | 36,6 mm | 22 mm | 84 mm | 25,1 mm | 58 mm |
| 317562285567 | 2,57 kg | Žárově pozinkováno | 8500 kg | 50 | 42,9 mm | 25,4 mm | 95,5 mm | 28,7 mm | 68,3 mm |
| 317562285568 | 3,8 kg | Žárově pozinkováno | 9500 kg | 50 | 46 mm | 28,7 mm | 107,9 mm | 31,8 mm | 73,9 mm |
| 317562285569 | 5,31 kg | Žárově pozinkováno | 12 000 kg | 50 | 51,6 mm | 31,8 mm | 119,1 mm | 35,1 mm | 82,6 mm |
| 317562285570 | 7,14 kg | Žárově pozinkováno | 13 500 kg | 50 | 57,2 mm | 35,1 mm | 133,3 mm | 38,1 mm | 92,2 mm |
| 317562285571 | 9,44 kg | Žárově pozinkováno | 17 000 kg | 50 | 60,5 mm | 38,1 mm | 146 mm | 41,4 mm | 98,6 mm |
| 317562285572 | 15,4 kg | Žárově pozinkováno | 25 000 kg | 50 | 73,2 mm | 44,5 mm | 177,8 mm | 50,8 mm | 127 mm |
| 317562285573 | 23,72 kg | Žárově pozinkováno | 35 000 kg | 50 | 82,5 mm | 50,8 mm | 196,8 mm | 57,2 mm | 146 mm |
| 317562285573.1 | 29 kg | Žárově pozinkováno | 42 500 kg | 50 | 95 mm | 57 mm | 222 mm | 65 mm | 16O mm |
| 317562285574 | 44,6 kg | Žárově pozinkováno | 55 000 kg | 50 | 104,9 mm | 66,6 mm | 266,7 mm | 69,9 mm | 186,1 mm |
| 317562285575 | 69,9 kg | Žárově pozinkováno | 85 000 kg | 50 | 127 mm | 76,2 mm | 330,2 mm | 82,6 mm | 200,1 mm |
| 317562285576 | 120,31 kg | Žárově pozinkováno | 120 000 kg | 50 | 133,3 mm | 91,9 mm | 371,6 mm | 95,3 mm | 228,6 mm |
Doplňkové parametry
| Kategorie: | Třmen se šroubem a maticí T5 |
|---|---|
| Norma: | PN 22-99 |
| Povrchová úprava: | žárově pozinkováno |
| Hmotnost: | 3.8 kg, 29 kg, 0.17 kg, 15.4 kg, 9.44 kg, 0.05 kg, 0.36 kg, 0.76 kg, 2.57 kg, 5.31 kg, 7.14 kg, 23.72 kg, 44.6 kg, 69.9 kg, 0.25 kg, 0.13 kg, 1.88 kg, 1.26 kg, 120.31 kg |
| Nosnost: | 500 kg, 750 kg, 1000 kg, 1500 kg, 2000 kg, 3250 kg, 4750 kg, 6500 kg, 8500 kg, 9500 kg, 12000 kg, 13500 kg, 17000 kg, 25000 kg, 35000 kg, 55000 kg, 85000 kg, 42500 kg, 120000 kg |
| Rozměr (A): | 11.9 mm, 13.5 mm, 16.8 mm, 19.1 mm, 20.6 mm, 26.9 mm, 31.8 mm, 42.9 mm, 46 mm, 51.6 mm, 57.2 mm, 60.5 mm, 73.2 mm, 82.5 mm, 104.9 mm, 127 mm, 36.6 mm, 95 mm, 133.3 mm |
| Rozměr (B): | 6.4 mm, 7.9 mm, 11.2 mm, 12.7 mm, 16 mm, 19 mm, 25.4 mm, 28.7 mm, 31.8 mm, 35.1 mm, 38.1 mm, 44.5 mm, 50.8 mm, 66.6 mm, 76.2 mm, 22 mm, 9.6 mm, 57 mm, 91.9 mm |
| Rozměr (C): | 28.7 mm, 31 mm, 36.6 mm, 42.9 mm, 47.8 mm, 60.5 mm, 95.5 mm, 107.9 mm, 119.1 mm, 133.3 mm, 146 mm, 177.8 mm, 196.8 mm, 222 mm, 266.7 mm, 330.2 mm, 71 mm, 84 mm, 371.6 mm |
| Rozměr (D): | 7.9 mm, 9.5 mm, 12.7 mm, 16 mm, 19.1 mm, 28.7 mm, 31.8 mm, 35.1 mm, 38.1 mm, 41.4 mm, 50.8 mm, 57.2 mm, 69.9 mm, 65 mm, 82.6 mm, 25.1 mm, 22.1 mm, 11.1 mm, 95.3 mm |
| Rozměr (E): | 19.8 mm, 21.3 mm, 26.2 mm, 29.5 mm, 33.3 mm, 42.9 mm, 51 mm, 68.3 mm, 73.9 mm, 82.6 mm, 92.2 mm, 98.6 mm, 127 mm, 146 mm, 186.1 mm, 200.1 mm, 160 mm, 58 mm, 228.6 mm |
| Jakostní třída: | 50 |
| Jednotky: | kus |
