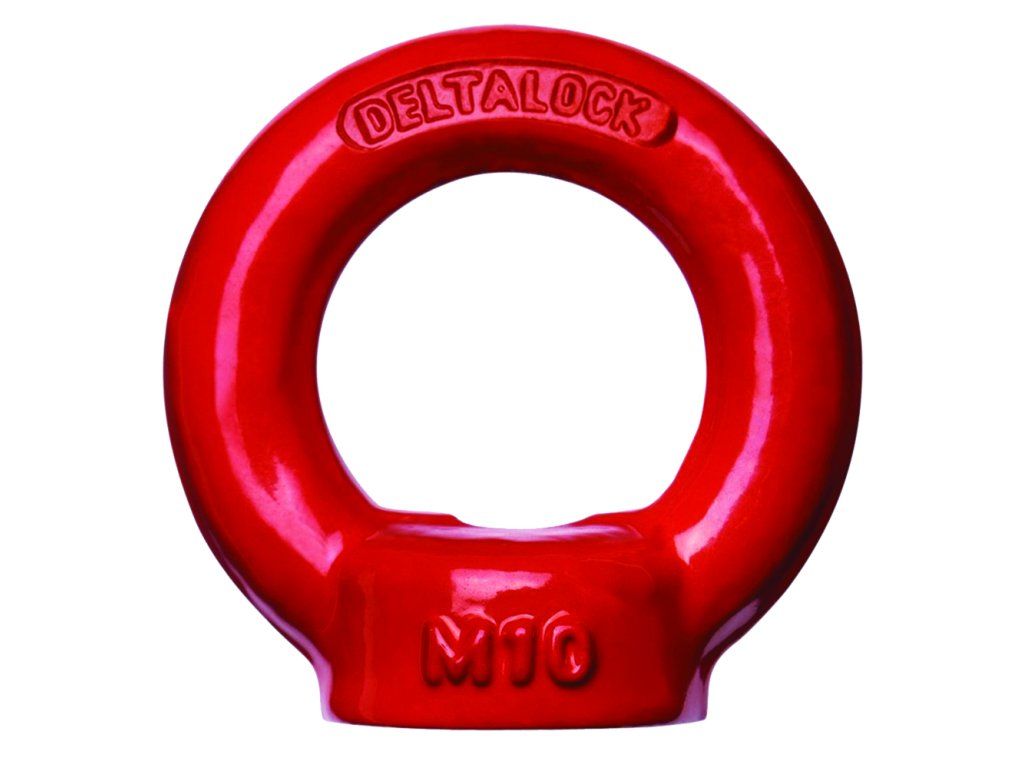

Vysokopevnostní matice s okem G80
Kód: 040301004 040301008 040301010 040301020 040301030 040301040 040301050 040301060 040301070 040301080 040301100 040301120 040301160 040301200 040301240 040301320 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu
Hledáte bezpečnou náhradu za běžné matice s okem DIN 580? Vysokopevnostní vázací body jsou navrženy pro manipulaci s těžkými břemeny, kde standardní prvky selhávají. Díky konstrukci z legované oceli třídy 80 (Grade 80) nabízejí tyto matice s okem extrémní nosnost při zachování kompaktních rozměrů.Technické parametry a normy
Každá vázací matice je vyrobena v souladu s evropskou normou EN 1677 a splňuje přísné požadavky směrnice o strojních zařízeních 2006/42/EC.
Materiálové složení: Ušlechtilá ocel Grade 80 se zvýšenou houževnatostí.
Bezpečnostní koeficient: Faktor 4:1 zajišťuje maximální ochranu při zvedání.
Povrchová úprava: Odolný červený lak pro ochranu proti korozi.
Teplotní rozsah: Garantovaná nosnost v mrazech i horku (-40 °C až +200 °C).
Výhody oproti standardním maticím s okem
Vyšší nosnost: Umožňuje použití menšího průměru závitu při zachování stejné nebo vyšší nosnosti než u masivnějších DIN 580 matic.
Certifikovaná kvalita: Každý kus je dodáván s certifikátem, což je nezbytné pro revize zdvihacích zařízení.
Univerzální použití: Ideální pro výrobce těžkých strojních součástí a celků.
Bezpečnostní pokyny pro montáž
Pro zachování deklarované nosnosti je nutné dodržet tyto zásady:
Správné dotažení: Matice musí celou plochou základny oka doléhat k břemenu (dodržujte předepsaný utahovací moment).
Směr zatížení: Pozor na úhel tahu! Nosnost se mění podle toho, zda zvedáte v přímém tahu (0°) nebo pod úhlem. Podrobné hodnoty naleznete v tabulce nosností vázacích bodů.
Žádné úpravy: Svařování nebo tepelné úpravy na materiálu Grade 80 jsou zakázány a vedou ke ztrátě deklarované nosnosti.

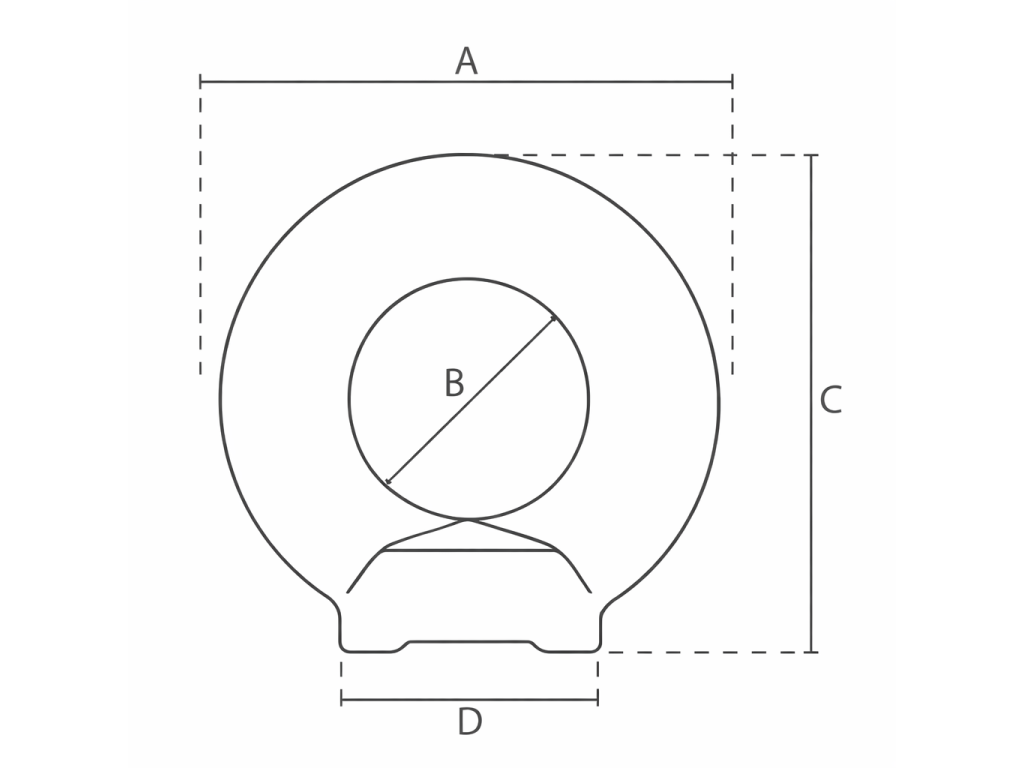

| Kód produktu | Hmotnost | Úprava povrchu | Dovolené zatížení | Závit | Utahovací moment | A | B | C |
|---|---|---|---|---|---|---|---|---|
| 040301004 | 0,1 kg | Barvený | 400 kg | M6 | 10-15 Nm | 36 mm | 20 mm | 36 mm |
| 040301008 | 0,1 kg | Barvený | 800 kg | M8 | 10-15 Nm | 36 mm | 20 mm | 36 mm |
| 040301010 | 0,1 kg | Barvený | 1000 kg | M10 | 10-15 Nm | 45 mm | 25 mm | 45 mm |
| 040301020 | 0,2 kg | Barvený | 2000 kg | M12 | 10-15 Nm | 54 mm | 30 mm | 53 mm |
| 040301030 | 0,2 kg | Barvený | 3000 kg | M14 | 20-30 Nm | 63 mm | 35 mm | 62 mm |
| 040301040 | 0,2 kg | Barvený | 4000 kg | M16 | 20-30 Nm | 63 mm | 35 mm | 62 mm |
| 040301050 | 0,3 kg | Barvený | 5000 kg | M18 | 20-30 Nm | 72 mm | 40 mm | 71 mm |
| 040301060 | 0,4 kg | Barvený | 6000 kg | M20 | 50-70 Nm | 72 mm | 40 mm | 71 mm |
| 040301070 | 0,6 kg | Barvený | 7000 kg | M22 | 50-70 Nm | 81 mm | 45 mm | 81 mm |
| 040301080 | 0,7 kg | Barvený | 8000 kg | M24 | 130-160 Nm | 90 mm | 50 mm | 90 mm |
| 040301100 | 0,7 kg | Barvený | 10 000 kg | M27 | 180-220 Nm | 90 mm | 50 mm | 90 mm |
| 040301120 | 1,3 kg | Barvený | 12 000 kg | M30 | 200-250 Nm | 108 mm | 60 mm | 109 mm |
| 040301160 | 2,1 kg | Barvený | 16 000 kg | M36 | 280-400 Nm | 126 mm | 70 mm | 128 mm |
| 040301200 | 2,6 kg | Barvený | 20 000 kg | M39 | 280-400 Nm | 126 mm | 70 mm | 128 mm |
| 040301240 | 3,1 kg | Barvený | 24 000 kg | M42 | 500-650 Nm | 144 mm | 80 mm | 147 mm |
| 040301320 | 5 kg | Barvený | 32 000 kg | M48 | 500-650 Nm | 166 mm | 90 mm | 168 mm |
Doplňkové parametry
| Kategorie: | Vysokopevnostní matice s okem |
|---|---|
| Dovolené zatížení: | 400 kg, 800 kg, 1000 kg, 2000 kg, 3000 kg, 4000 kg, 5000 kg, 8000 kg, 10000 kg, 16000 kg, 20000 kg, 32000 kg, 24000 kg, 12000 kg, 7000 kg, 6000 kg |
| Povrchová úprava: | barvený |
| Hmotnost: | 1.3 kg, 3.1 kg, 0.3 kg, 2.6 kg, 2.1 kg, 5 kg, 0.1 kg, 0.2 kg, 0.7 kg, 0.4 kg, 0.6 kg |
| Rozměr (A): | 45 mm, 63 mm, 72 mm, 54 mm, 166 mm, 144 mm, 126 mm, 108 mm, 90 mm, 81 mm, 36 mm |
| Rozměr (B): | 25 mm, 30 mm, 35 mm, 40 mm, 45 mm, 50 mm, 70 mm, 90 mm, 80 mm, 60 mm, 20 mm |
| Rozměr (C): | 36 mm, 53 mm, 71 mm, 128 mm, 90 mm, 168 mm, 147 mm, 109 mm, 81 mm, 62 mm, 45 mm |
| Utahovací moment: | 10-15 Nm, 500-650 Nm, 280-400 Nm, 200-250 Nm, 180-220 Nm, 130-160 Nm, 50-70 Nm, 20-30 Nm |
| Závit: | M6, M48, M42, M39, M36, M30, M27, M24, M22, M20, M18, M16, M14, M12, M10, M8, 0 |
| Jednotky: | kus |
