Zkracovací hák s vidlicí CFX
Kód: 317562205063 317562205073 317562205083 317562205103 317562205133 317562205163 317562205203 317562205223 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu

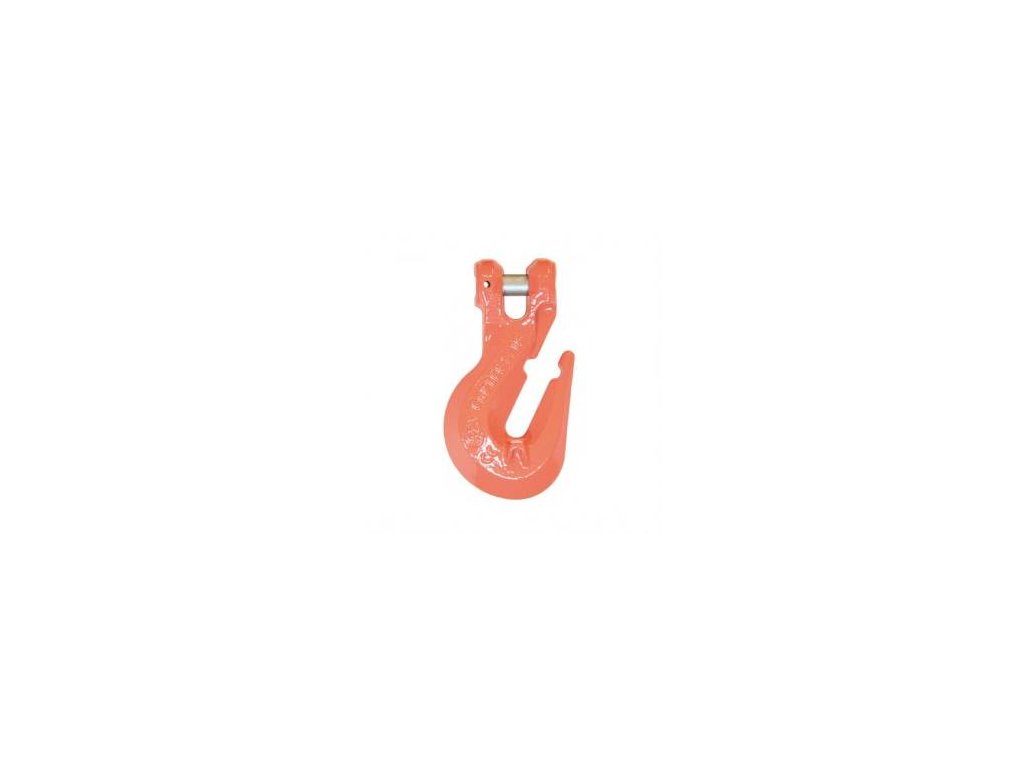

Zkracovací hák s vidlicí třídy 10 se běžně užívá v kombinaci s řetězem odpovídající normy a různými druhy závěsných hlav ve stejné pevnostní třídě k výrobě montovaných vázacích prostředků. Zkracovací háky s vidlicí jsou oranžově lakovány. Proti nechtěnému rozpojení háku s řetězem je nosný čep zajištěn proti vypadnutí pružným kolíkem. Řetěz lze kdykoli z háku demontovat vyražením pružného kolíku a vysunutím čepu.Po konečném tepelném zpravování jsou háky přezkoušeny zkušební silou a kontrolou na trhliny. Hotový hák je vizuálně prohlédnut, aby se zabezpečilo, že nemá vady. Všechny údaje jsou doloženy certifikátem. Každý dodávaný hák je označen vyraženými znaky: znak výrobce, typové označení, třída "10", a kód sledovatelnosti. Tyto údaje jsou rovněž uvedeny v certifikátu.

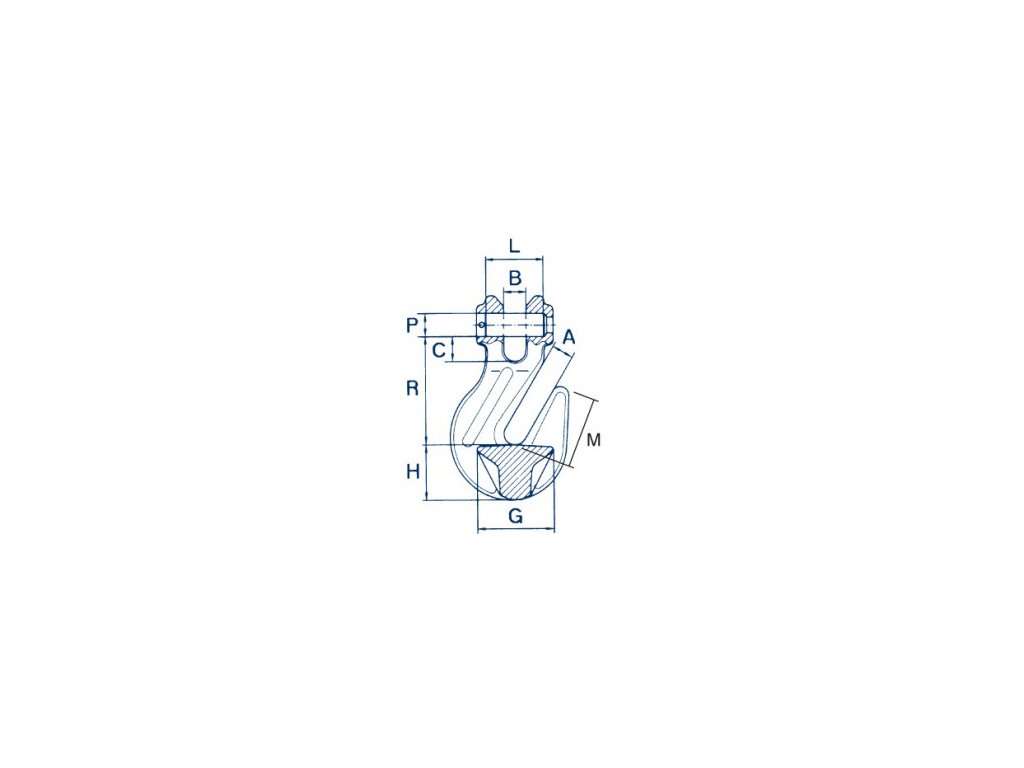

| Kód produktu | Hmotnost | Označení | Dovolené zatížení | Jakostní třída | A | B | C | G | H | L | M | P | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 317562205063 | 0,2 kg | CFX 06 | 1400 kg | 100 | 8 mm | 8 mm | 8,8 mm | 15 mm | 22 mm | 17,5 mm | 35,5 mm | 7,5 mm | 51,5 mm |
| 317562205073 | 0,44 kg | CFX 07 | 1900 kg | 100 | 10 mm | 10 mm | 11,4 mm | 30 mm | 28 mm | 22,5 mm | 47 mm | 9 mm | 66,5 mm |
| 317562205083 | 0,44 kg | CFX 08 | 2500 kg | 100 | 10 mm | 10 mm | 10,9 mm | 30 mm | 28 mm | 22,5 mm | 47 mm | 10 mm | 66 mm |
| 317562205103 | 0,96 kg | CFX 10 | 4000 kg | 100 | 13 mm | 13 mm | 15 mm | 44 mm | 34 mm | 31,5 mm | 55 mm | 13 mm | 79.9 mm |
| 317562205083 | 0,44 kg | CFX 08 | 2500 kg | 100 | 10 mm | 10 mm | 10,9 mm | 30 mm | 28 mm | 22,5 mm | 47 mm | 10 mm | 66 mm |
| 317562205103 | 0,96 kg | CFX 10 | 4000 kg | 100 | 13 mm | 13 mm | 15 mm | 44 mm | 34 mm | 31,5 mm | 55 mm | 13 mm | 79.9 mm |
| 317562205133 | 2,1 kg | CFX 13 | 6700 kg | 100 | 17 mm | 17 mm | 17,5 mm | 53 mm | 47 mm | 42 mm | 81 mm | 16 mm | 105,4 mm |
| 317562205163 | 3,4 kg | CFX 16 | 10 000 kg | 100 | 19 mm | 19 mm | 18,3 mm | 64 mm | 60 mm | 51,5 mm | 92 mm | 21 mm | 111,8 mm |
| 317562205203 | 5,2 kg | CFX 20 | 16 000 kg | 100 | 23,5 mm | 23 mm | 22 mm | 85 mm | 65 mm | 61.5 mm | 100 mm | 24 mm | 118 mm |
| 317562205223 | 7,8 kg | CFX 22 | 19 000 kg | 100 | 26 mm | 26 mm | 25 mm | 92 mm | 68 mm | 72 mm | 120 mm | 26 mm | 154 mm |
Doplňkové parametry
| Kategorie: | Zkracovací hák s vidlicí T10 |
|---|---|
| Dovolené zatížení: | 1400 kg, 1900 kg, 2500 kg, 4000 kg, 6700 kg, 10000 kg, 16000 kg, 19000 kg |
| Povrchová úprava: | barvený |
| Hmotnost: | 5.2 kg, 2.1 kg, 7.8 kg, 0.44 kg, 0.2 kg, 0.96 kg, 3.4 kg |
| Rozměr (A): | 8 mm, 10 mm, 13 mm, 17 mm, 19 mm, 23.5 mm, 26 mm |
| Rozměr (B): | 8 mm, 10 mm, 13 mm, 17 mm, 19 mm, 23 mm, 26 mm |
| Rozměr (C): | 8.8 mm, 10.9 mm, 11.4 mm, 15 mm, 17.5 mm, 18.3 mm, 22 mm, 25 mm |
| Rozměr (l): | 17.5 mm, 22.5 mm, 31.5 mm, 42 mm, 51.5 mm, 61.5 mm, 72 mm |
| Jakostní třída: | 100 |
| Rozměr (G): | 15 mm, 30 mm, 44 mm, 53 mm, 64 mm, 85 mm, 92 mm |
| Rozměr (H): | 22 mm, 28 mm, 34 mm, 47 mm, 60 mm, 65 mm, 68 mm |
| Rozměr (P): | 7.5 mm, 9 mm, 10 mm, 13 mm, 16 mm, 21 mm, 24 mm, 26 mm |
| Rozměr (R): | 51.5 mm, 66 mm, 66.5 mm, 79.9 mm, 105.4 mm, 111.8 mm, 118 mm, 154 mm |
| Rozměr (M): | 35.5 mm, 47 mm, 55 mm, 81 mm, 92 mm, 100 mm, 120 mm |
| Jednotky: | kus |
