Zkracovací spojka CXX třída 10
Kód: 317562205069 317562205079 317562205089 317562205109 317562205139 317562205169 Zvolte variantu
Osobní přístup a poradenství
pomůžeme s výběrem i revizemi
Rychlá expedice objednávek
běžné objednávky odesíláme ještě tentýž den
Detailní popis produktu

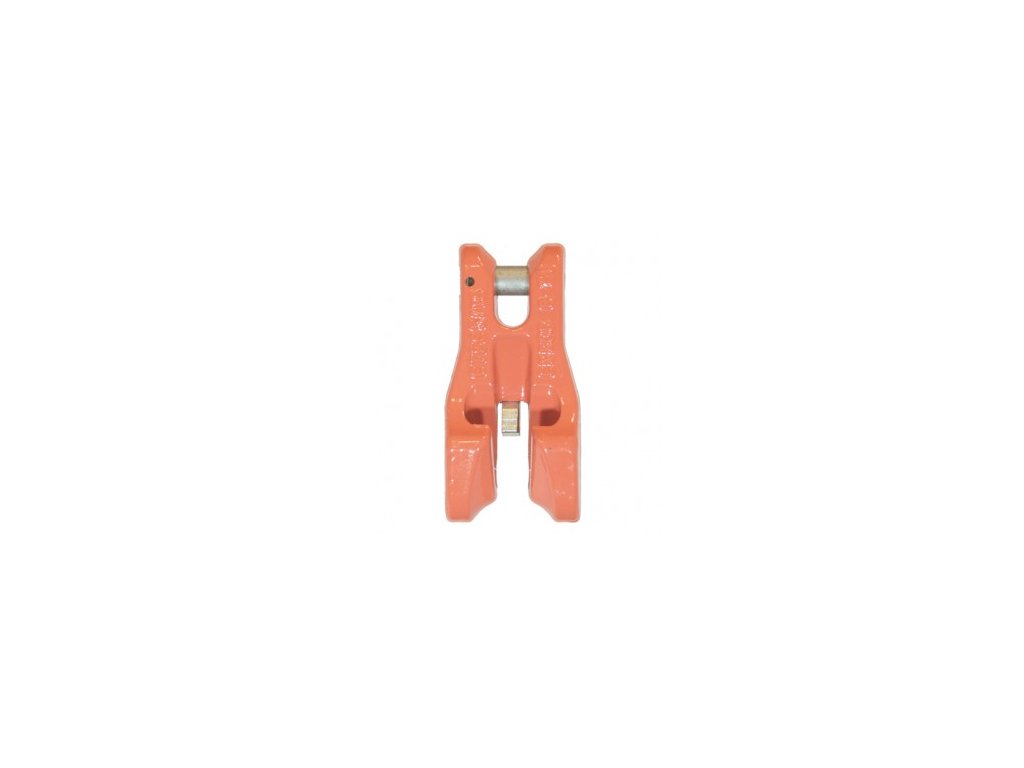

Zkracovací spojka CXX se běžně užívá v kombinaci s řetězem odpovídající normy a různými druhy závěsných hlav ve stejné pevnostní třídě k výrobě montovaných vázacích prostředků. Zkracovací spojky jsou oranžově lakovány.Po konečném tepelném zpravování jsou zkracovací spojky přezkoušeny zkušební silou a kontrolou na trhliny. Hotový spojovací člen je vizuálně prohlédnut, aby se zabezpečilo, že nemá vady. Všechny údaje jsou doloženy certifikátem. Každý dodávaný spojovací člen je označen vyraženými znaky: znak výrobce, typové označení, třída "10". Tyto údaje jsou rovněž uvedeny v certifikátu.

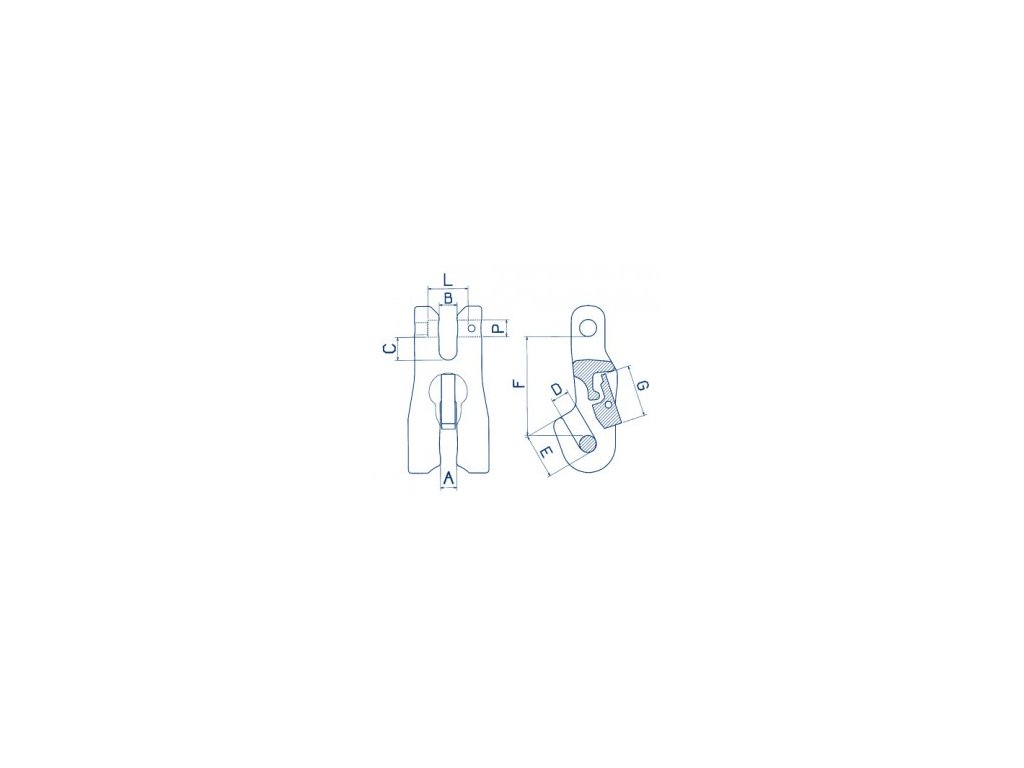

| Kód produktu | Hmotnost | Označení | Dovolené zatížení | Jakostní třída | A | B | C | D | E | F | G | L | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 317562205069 | 0,21 kg | CXX 06 | 1400 kg | 100 | 8 mm | 8 mm | 10 mm | 8 mm | 19 mm | 45 mm | 23 mm | 17,5 mm | 7,5 mm |
| 317562205079 | 0,48 kg | CXX 07 | 1900 kg | 100 | 9,5 mm | 9,5 mm | 10 mm | 9,5 mm | 23,5 mm | 56 mm | 29 mm | 22,5 mm | 9 mm |
| 317562205169 | 0,48 kg | CXX 08 | 2500 kg | 100 | 9,5 mm | 9,5 mm | 10 mm | 9,5 mm | 23,5 mm | 56 mm | 29 mm | 22,5 mm | 10 mm |
| 317562205089 | 1,12 kg | CXX 10 | 4000 kg | 100 | 12 mm | 12 mm | 14,5 mm | 12 mm | 32,5 mm | 78 mm | 36 mm | 31,5 mm | 13 mm |
| 317562205109 | 1,83 kg | CXX 13 | 6700 kg | 100 | 15,5 mm | 15,5 mm | 18 mm | 15,5 mm | 44 mm | 90 mm | 35 mm | 42 mm | 16 mm |
| 317562205139 | 2,83 kg | CXX 16 | 10 000 kg | 100 | 19 mm | 21 mm | 21 mm | 19 mm | 50 mm | 106 mm | 38 mm | 51,5 mm | 21 mm |
Doplňkové parametry
| Kategorie: | Zkracovací spojka T10 |
|---|---|
| Dovolené zatížení: | 1400 kg, 1900 kg, 2500 kg, 4000 kg, 6700 kg, 10000 kg |
| Povrchová úprava: | barvený |
| Hmotnost: | 0.21 kg, 0.48 kg, 1.12 kg, 1.83 kg, 2.83 kg |
| Rozměr (A): | 8 mm, 9.5 mm, 12 mm, 15.5 mm, 19 mm |
| Rozměr (B): | 8 mm, 9.5 mm, 12 mm, 15.5 mm, 21 mm |
| Rozměr (C): | 10 mm, 14.5 mm, 18 mm, 21 mm |
| Rozměr (D): | 8 mm, 9.5 mm, 12 mm, 15.5 mm, 19 mm |
| Rozměr (E): | 19 mm, 23.5 mm, 32.5 mm, 44 mm, 50 mm |
| Rozměr (F): | 45 mm, 56 mm, 78 mm, 90 mm, 106 mm |
| Rozměr (l): | 17.5 mm, 22.5 mm, 31.5 mm, 42 mm, 51.5 mm |
| Jakostní třída: | 100 |
| Rozměr (G): | 23 mm, 29 mm, 35 mm, 36 mm, 38 mm |
| Rozměr (P): | 7.5 mm, 9 mm, 10 mm, 13 mm, 16 mm, 21 mm |
| Jednotky: | kus |
